Fakro SRD lichttunnel met vaste buis hellend dak
Let op, bij maat 550 dient u het knikstuk apart bij te bestellen.
De lichttunnel met vaste buis brengt de juiste hoeveelheid natuurlijk licht binnen in vertrekken waar geen dakramen of verticale ramen geplaatst kunnen worden. De vaste buis is gemaakt van reflecterend aluminium dat bedekt is met een zilverkleurige, reflecterende coating die werkt als een spiegel. Dit zorgt ervoor dat er een ruime hoeveelheid daglicht de ruimte binnenkomt.
De lichttunnel met vaste buis is leverbaar in drie uitvoeringen, deze uitvoering:
- Hellend dak, type SR_Â
Standaard uitvoering met koepel en daaonder vlakke glasplaat voor geprofileerd dak (SRD-H) en leien dak (SRD-L). Verlicht de ruimte onder het plafondarmatuur.
Montagevideo SRH lichttunnel met vaste buis voor pannen
- SKU
- 1043
-
Achteraf betalen
Het is mogelijk om als particulier na levering een factuur te ontvangen. Selecteer hiervoor de optie Afterpay bij het afrekenen.
Na levering ontvangt u de factuur die u binnen 14 dagen kunt overmaken.
Het kan zijn dat het orderbedrag te hoog is voor deze optie of dat uw verzoek wordt afgewezen, neem dan contact met ons op.
Bent u een bedrijf en wilt u een bestelling boven € 500,- op rekening betalen? Neem dan ook contact met ons op. - 0252-622345
| Product Name | Fakro SRD lichttunnel met vaste buis hellend dak |
|---|---|
| SKU | 1043 |
Lichttunnel SR_
- Bestaat uit een koepel, reflecterende vaste buis, knikstuk en een plafondarmatuur met lichtverdeler.
- Voorzien van één laag gehad glas (dikte 4 mm).
- Voorzien van geïntegreerde gootstukken voor het hellende dak.
- Montage mogelijk in een dakhelling van 15º-60º.
Voordelen
- Voorzien van drie rechte buizen (lengte 61 cm) en een knikstuk.

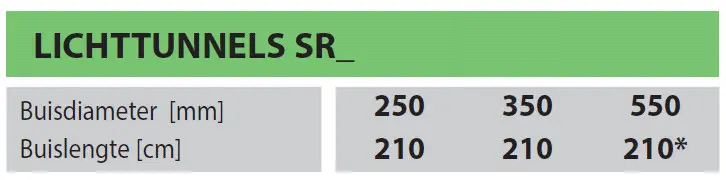

- Totale lengte van rechte buis is 1,8 of 2,1 meter (afhankelijk van de buisdiameter).
- Aluminium buis (dikte 0,5 mm) is bekleed met een zilveren, reflecterende coating.
- Gelijkmatige verdeling van het licht over de ruimte.
- Montage in dakhelling 15-60º en platte daken van 0-15º.
- 7 jaar garantie op de lichttunnels.
De maat van de lichtkoepel bepaalt u door de binnenmaat van de lichtkoepel op te meten. Dit is de dagmaat; de maat van de lichtinval.
De buitenmaat is altijd 16 cm groter dan de dagmaat. De daksparing, de maat van het gat in het dak, is altijd 20 cm groter dan de dagmaat behalve bij het gebruik van een polyester H15 opstand. Dan is de daksparing 25 cm groter dan de dagmaat.
Voorbeeld: dagmaat 100x100 = buitenmaat 116x116 = daksparing 120x120 of 125x125
Â
| Technische gegevens volgens EN 1873 | ||
|---|---|---|
| Â | Acrylaat (pmma) | Polycarbonaat (pc) |
| Brandvoortplanting (NEN 6065) | Klasse 4 | Klasse 2 |
| Brandklasse (DIN 4102) | B2 | B1 |
| Reactie op vuur (EN 13501-1) | E, S2,D2 | B, S1, D0 |
| Slagvastheid t.o.v. glas | 25x | 300x |
| Stootbelasting, hardbody (250gr,valhoogte 1mtr) NEN-EN 1873 | Pass | Pass |
| Stootbelasting, softbody (zak 50 kg) NEN-EN 1873 | Fail | > SB 600 |
| Buigsterkte | 105 N/mm2 | 90 N/mm2 |
| Elasticiteitsmodulus ( ISO 527) | 3300 N/mm2 | 2400 N/mm2 |
| Duurzaamheid NEN-EN 1873 | A, Cu1, Ku1 | A, Cu1, Ku1 |
| Vormbestandheid (Vicat) ( ISO 306) | 102 oC | 150 oC; |
| Weerstand tegen overdruk (windlast) NEN-EN 1873 | > UL 1500 | > UL 1500 |
| Weerstand tegen onderdruk (sneeuwlast) NEN-EN 1873 | > DL 1125 | > DL 1125; |
| Warmte isolatie (NEN-EN-ISO 10211) | |
|---|---|
| Uitvoering | Ur-waarde (W/m²K)* |
| Enkelwandig helder | 5,70 |
| Enkelwandig opaal | 5,70 |
| Dubbelwandig helder/helder | 2,94 |
| Dubbelwandig opaal/helder | 2,94 |
| Dubbelwandig heatstop | 2,94 |
| Driewandig helder/helder/helder | 1,92 |
| Driewandig opaal/helder/helder | 1,92 |
| Vierwandig helder/helder/helder/helder | 1,43 |
| Vierwandig opaal/helder/helder/helder | 1,43 |
| Isokoepel opaal/helder/opaal | 1,36 |
*Warmte isolatie getal: hoe lager het getal des te meer warmte isolatie
| Warmte isolatie (NEN-EN-ISO 10211) | |
|---|---|
| Â | U-Waarde* |
| Enkelwandige koepel | 5,7 |
| Dubbelwandige koepel | 2,9 |
| Driewandige koepel | 1,9 |
| Vierwandige koepel | 1,4 |
| ISO koepel | 1,3 |
| AVP opstand | 2,9 |
| Polyester opstand type H15 | 2,3 |
| Polyester opstand type E15 | 1,3 |
| Polyester opstand type E15/8 | 0,83 |
| Polyester opstand type E30 | 1,1 |
| Polyester opstand type E50 | 1 |
| PVC BF 16 | 1,8 |
| PVC RO 16 | 1,8 |
| PVC BF16 EP | 0,59 |
| PVC RO16 EP | 0,61 |
| Glasraam met enkelwandige koepel | 0,93 |
| Glasraam met dubbelwandige koepel | 0,81 |
| Glasraam met driewandige koepel | 0,71 |
| Glasraam met ISO koepel | 0,61 |
*Warmte isolatie getal: hoe lager het getal des te meer warmte isolatie
De maat van een Fakro dakbetreding bepaalt u door de binnenmaat van de sparing in het dak op te meten. De daksparing is de maat van het gat in het dak. Dit is dus niet de dagmaat; de maat van de lichtinval. Deze is 12,4 centimeter kleiner.
De buitenmaat van de opstand is altijd 22 cm groter dan sparingsmaat.
Voorbeeld: dagmaat 100x100 = buitenmaat 116x116 = daksparing 120x120 of 125x125
Â
De maat van een Fakro lichtkoepel bepaalt u door de binnenmaat van de sparing in het dak op te meten. De daksparing is de maat van het gat in het dak. Dit is dus niet de dagmaat; de maat van de lichtinval. Deze is 12,4 centimeter kleiner.
De buitenmaat van de opstand is altijd 22 cm groter dan sparingsmaat.
Voorbeeld: Sparingsmaat 100x100 = buitenmaat opstand 122x122 = effectieve lichtdoorlaat 876x876
